Subnet Mask란 (NETMASK 설정)

00 개념 정리

• Subnet Mask (서브넷 마스크)를 이해하려면 IP 주소가 뭔지 알아야 됨

1. IP 주소란

• an identifier for a computer or device on a network
• every device has to have an IP 주소 (specifically, IPv4 address) for communication purposes
  • IPv4 address
    • 범위: 0.0.0.0 - 255.255.255.255
    • 32-bit numeric written as 4 numbers, separated by periods(.)

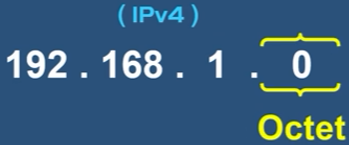

    • each group of numbers that are separanted by periods is called an octet
      •



    • The number range in each octet is 0 - 255

2. IP 주소의 구성 요소 2가지: network address, host address

1) network address (network ID)

• number assigned to a network
• every network has a unique address

2) host address (host ID)

• number assigned to hosts within that network (e.g., computers, servers, tablets, routers, etc.)
• every host has a unique host address

3. Subnetting , Subnet, Subnet Mask

• Subnetting: the process of dividing one network into smaller networks
• Collectively, the smaller networks are referred to as subnetworks (or subnets), and the singular subdivision is a subnetwork (or subnet)
• Every single computer that is connected to a subnet shares an identical portion of the IP 주소
• This shared information is known as a routing prefix, and in IPV4 (Internet Protocol Version 4), the routing prefix is called a subnet mask
• The subnet mask is a "quad-dotted decimal representation"
• 예) 255.255.254.0

4. Getting binary numbers from IP 주소 & Subnet Mask

8 bit octet chart
128	64	32	16	8	4	2	1

• each bit in the octet can be either 1 or 0
• if the number is 1 → the number that it represents counts
• if the number is 0 → the number that it represents does not count
• by manipulating the 1s and 0s in the octet, can come up with a number range 0 ~ 255

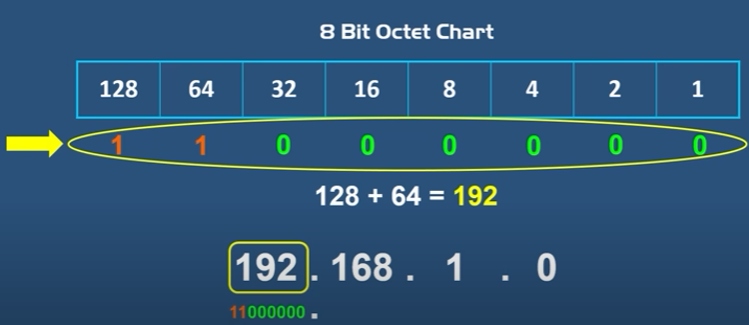

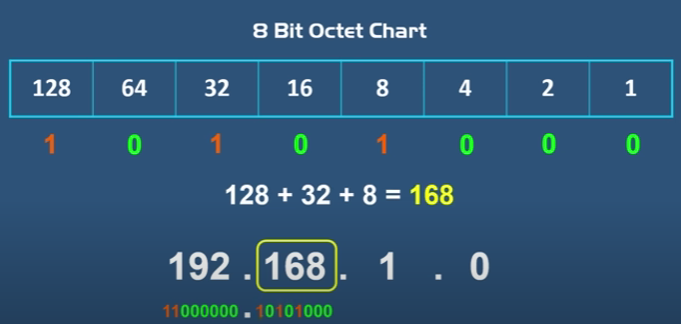

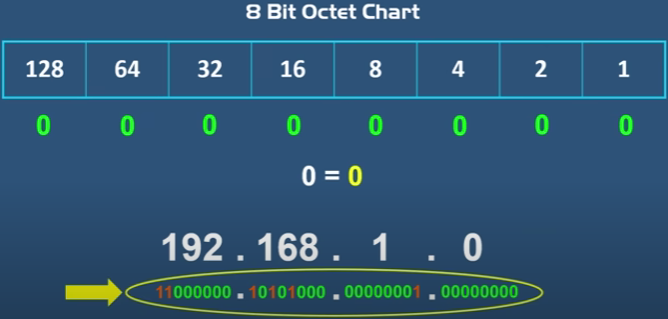

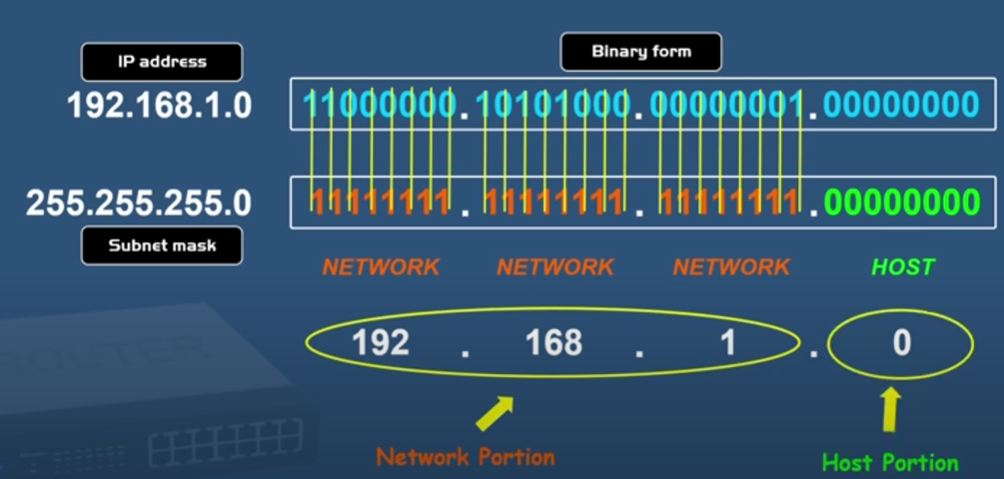

• 예) IP 주소

•

•

•

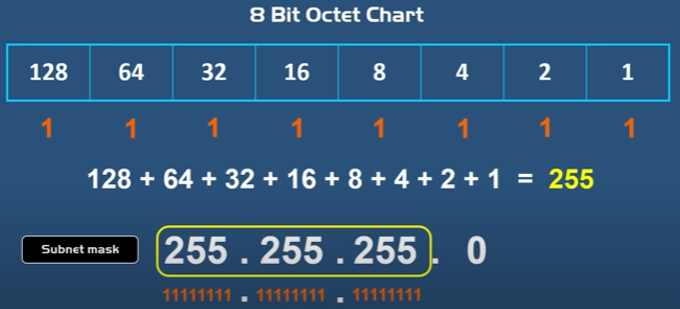

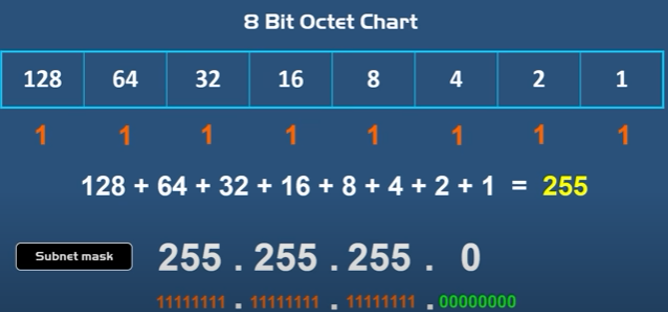

•  예) Subnet Mask

•

•

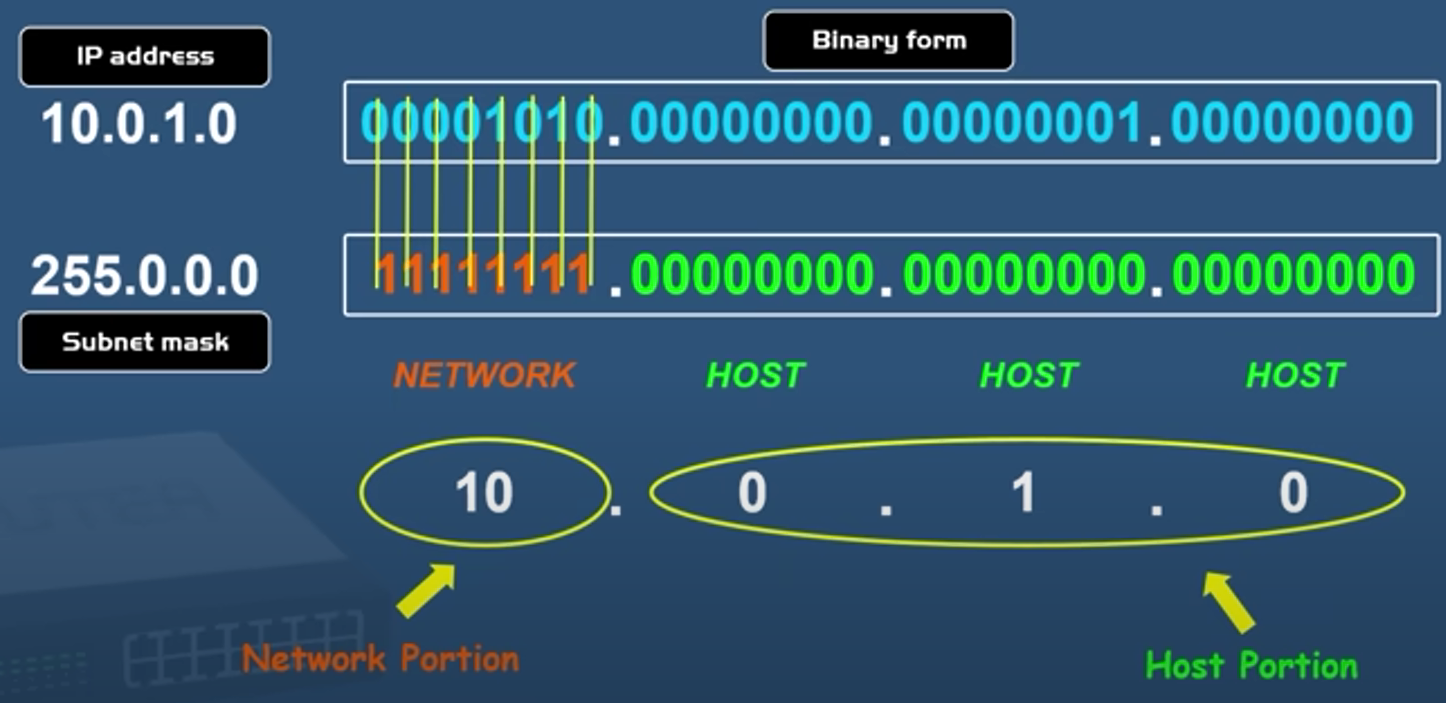

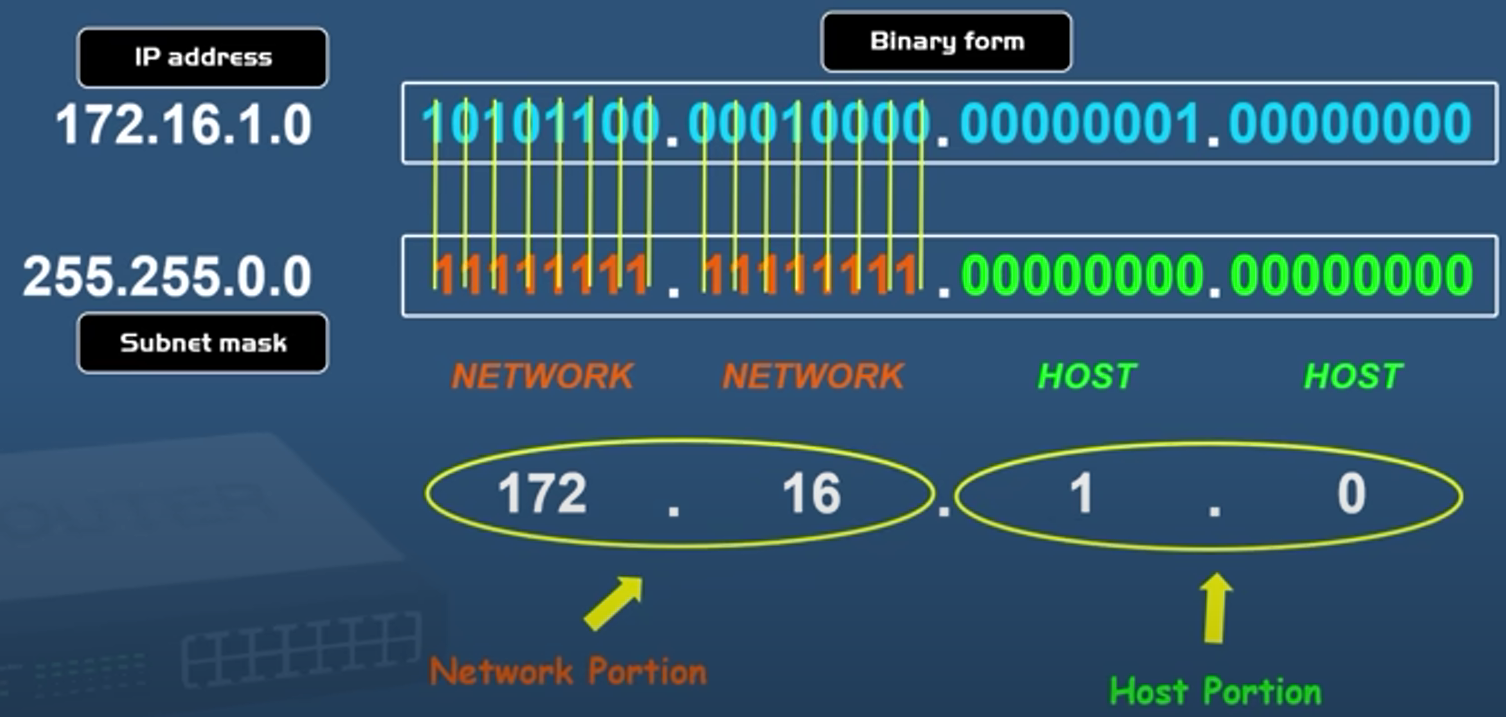

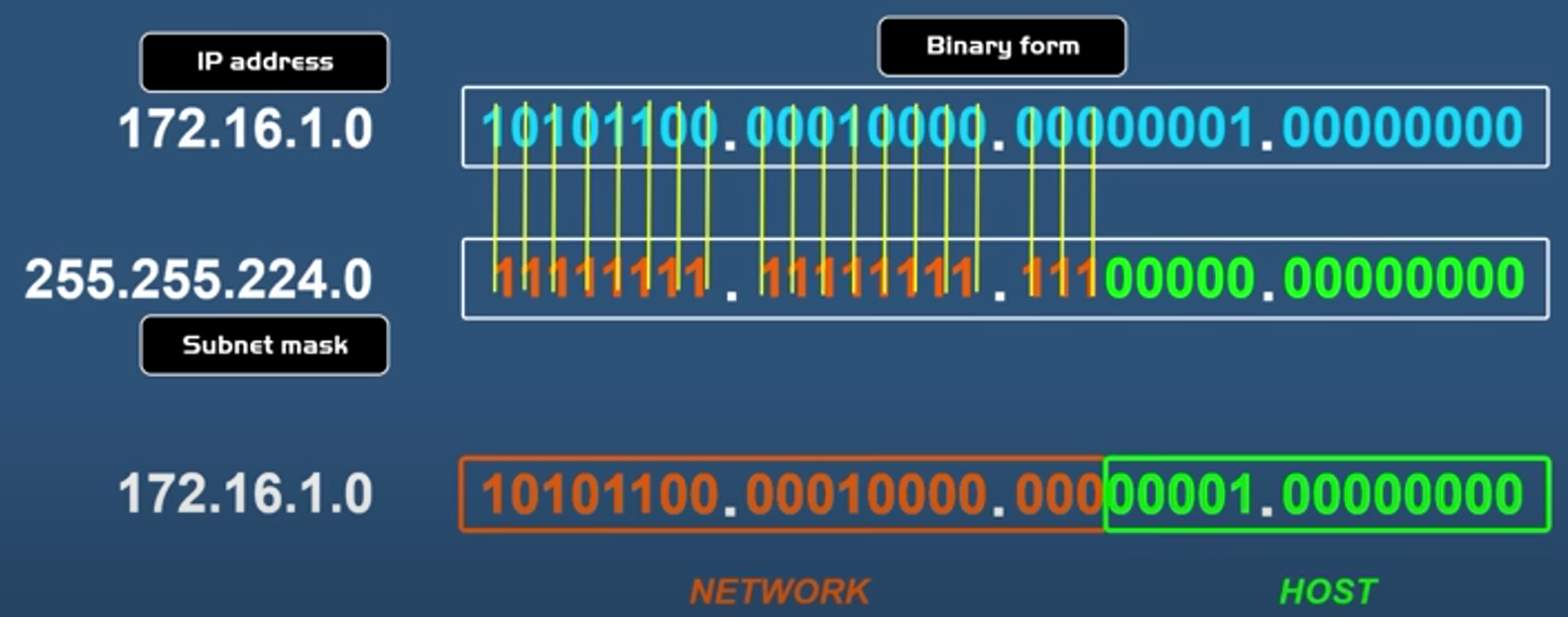

 5. Network & Host 주소 구분하기

•  1은 network ID를 표시하고 0은 host ID를 표시
•



•



•

•

• IP 주소가 network 와 host 부분으로 나뉘어져 있는 이유:
  • 관리를 위해 manageability
  • 큰 network를 작은 network들 (i.e., subnetworks, aka subnets)로 나누기 위해 → 즉, subnetting 하기 위해

6. Subnetting 하는 이유

• 장점
  • 효율성:
    • 낭비되는 IP 주소를 효율적으로 관리하여 사용 가능
    • 네트워크를 나눔으로써 사용하는 용도 역시 구분 가능
  • 성능 향상:
    • 데이터를 보낼 때 네트워크에 연결된 모든 호스트에 전송하는 것을 브로드캐스트(Broadcast)라고 하는데 브로드캐스팅을 하게 되면 너무 많은 트래픽(traffic)이 생기기 때문에 성능이 저하되는 문제 발생. 이 때 네트워크를 분리함으로써 브로드캐스트 되는 범위가 줄어들어 트래픽을 감소시켜 성능 향상
  • 보안:
    • 네트워크를 분리한다는 것은 서로 다른 네트워크가 된다는 뜻. 하나의 도메인에 모든 정보가 들어있다면 누군가로부터 공격받았을 때 모든 정보가 유출될 수 있지만, 네트워크를 여러 개로 나눔으로써 더 보안적
•  단점:
  • 같은 네트워크 안에서는 2 계층 장비인 스위치(Switch)를 사용하면 통신이 가능하나 서로 다른 네트워크와 통신하기 위해서는 3 계층 장비인 라우터(Router)가 필요
  • 과도한 서브네팅은 비효율:
    • 서브네팅(Subnetting)을 너무 많이 할 경우 각 네트워크마다 네트워크 이름과 브로드캐스트 주소 2개의 IP가 사용되기 때문에 사용 가능한 IP 감소
    • 네트워크가 쪼개질 수록 낭비되는 IP가 많이지기 때문에 비효율적

01 Subnet Mask란

• number that resembles an IP 주소 AND reveals how many bits in the IP 주소 are used for the network by masking the network portion of the IP 주소
• binary numbers: made up of 1s and 0s

bit	Subnet mask (aka Netmask)	Cisco mask	Subnet mask (2진수)	hosts	usable hosts
/4	240.0.0.0	15.255.255.255		268435456	268435454
/5	248.0.0.0	7.255.255.255		134217728	134217726
/6	252.0.0.0	3.255.255.255		67108864	67108862
/7	254.0.0.0	1.255.255.255		33554432	33554430
/8	255.0.0.0	0.255.255.255		16777216	16777214
/9	255.128.0.0	0.127.255.255		8388608	8388606
/10	255.192.0.0	0.63.255.255		4194304	4194302
/11	255.224.0.0	0.31.255.255		2097152	2097150
/12	255.240.0.0	0.15.255.255		1048576	1048574
/13	255.248.0.0	0.7.255.255		524288	524286
/14	255.252.0.0	0.3.255.255		262144	262142
/15	255.254.0.0	0.1.255.255		131072	131070
/16	255.255.0.0	0.0.255.255		65536	65534
/17	255.255.128.0	0.0.127.255		32768	32766
/18	255.255.192.0	0.0.63.255		16384	16382
/19	255.255.224.0	0.0.31.255		8192	8190
/20	255.255.240.0	0.0.15.255		4096	4094
/21	255.255.248.0	0.0.7.255		2048	2046
/22	255.255.252.0	0.0.3.255	11111111 11111111 11111100 00000000	1024	1022
/23	255.255.254.0	0.0.1.255	11111111 11111111 11111110 00000000	512	510
/24	255.255.255.0	0.0.0.255	11111111 11111111 11111111 00000000	256	254
/25	255.255.255.128	0.0.0.127	11111111 11111111 11111111 10000000	128	126
/26	255.255.255.192	0.0.0.63		64	62
/27	255.255.255.224	0.0.0.31		32	30
/28	255.255.255.240	0.0.0.15		16	14
/29	255.255.255.248	0.0.0.7		8	6
/30	255.255.255.252	0.0.0.3		4	2
/31			point to point links only
/32	255.255.255.255		11111111 11111111 11111111 11111111	1	1
