1 Tableau에서 차트 그리기

00 개요

• Tableau 사용하여 데이터를 다양한 차트로 시각화하기
• 차트 별 용도:

차트 종류	용도
Bar	데이터 크기 시각화
Line, Area	데이터 추세 변화 시각화
Pie, Ratio Bar	범주 데이터 비율 시각화
Scatter Plot	필드 간 상관관계 시각화
Histogram, Boxplot, Highlight Chart	데이터 전반적인 분포 시각화
Tree Map, Bubble Chart	데이터 값을 도형의 크기로 표시하거나 색상으로 표시하여 시각화

01 바 차트, 라인 차트, 영역 차트

1. 바 차트 Bar

• Super Store 데이터 불러와서 Region별로 Sales 보여주는 바 차트 만들기
  • 열/행 선반에 Region과 Sales를 추가하면 태블로는 저절로 바 차트를 생성 (바 차트가 가장 적합한 표현방식이라고 태블로가 자체 판단 후 선택했기 때문이다)
  • 표현방식 바꾸기: '마크' 박스 안에 있는 '자동' 클릭 후 원하는 표현방식 선택
• 눈에 잘 보이는 바 차트 만들기
  1. 불필요한 필드 레이블 숨기기
     • Region이라는 레이블을 숨기고 싶은 경우: 레이블 우클릭 > 열에 대한 필드 레이블 숨기기 클릭
  2. 축 머리글 표시 해제 후 레이블 직접 붙이기
     • Sales 값들을 나타내는 y축 머리글을 숨기고 싶은 경우: y축 레이블 칸 우클릭 > 머리글 표시 클릭 해제
     • 바 위에 레이블 표시하고 싶은 경우: 위 아이콘들 중 T 써져있는 '마크 레이블 표시' 클릭
  3. 불필요한 참조선 없애기
     • 배경에 있는 격조선(grid) 없애고 싶은 경우: 시트 배경 우클릭 > 서식... > '라인' 아이콘 클릭 > 행 > 격자선: 없음 선택
     • y축에 있는 축 눈금자 없애고 싶은 경우: 시트 배경 우클릭 > 서식... > '라인' 아이콘 클릭 > 시트 > 축 눈금자: 없음 선택
  4. 0이 되는 기준선 표시하기
     • 웬만하면 이 선을 표시하는 것 권장 - 이 선이 없으면 바 차트가 허공에 둥둥 떠다니는 느낌을 줌
     • 0이 되는 기준선 표시하고 싶은 경우: 시트 배경 우클릭 > 서식... > 시트 > 영(0) 기준선: 원하는 스타일 선택
  5. (필요에 따라) 불투명도 조절하기 - 눈의 피로감 조절
     • '마크' 박스 안에 있는 '색상' 박스 클릭 > 불투명도 > 원하는 만큼 불투명하게 설정 가능
  6. (필요에 따라) 짙은 색상의 테두리 활용 - 더 선명하게 보이기 위해
     • '마크' 박스 안에 있는 '색상' 박스 클릭 > 효과 > 테두리: 원하는 색상 설정 가능

2. 라인 차트 Line

• 전체적인 흐름/트렌드를 보기에 적합한 차트 타입
• Super Store 데이터 불러와서 Order Date별로 Sales 보여주는 바 차트 만들기
  • 열/행 선반에 Order Date와 Sales를 추가하면 태블로는 저절로 라인 차트를 생성 (라인 차트가 가장 적합한 표현방식이라고 태블로가 자체 판단 후 선택했기 때문이다)
  • 날짜 필드 (년(Order Date)) 앞의 + 기호: 날짜 데이터의 계층 구조를 의미
    • 날짜 데이터의 계층 구조: 연 - (분기) - 월 - 일 - 시 - 분 - 초
      • 클릭 시 현재 나와있는 '년' 다음인 '분기' 별 데이터로 나옴
    • 한 번 더 + 클릭 시 다음인 '월' 별 데이터로 나옴, 다음은 '일' 별 데이터로 나옴
• 연도 + 월 별 데이터로 보고 싶은 경우: 년(Order Date)와 월(Order Date)를 열에 놓기
  • 결과:



• 연도 + 월 별로 나뉘어져 있는 데이터들을 월 별로 연결되게 보고 싶은 경우:
  • 월(Order Date) 우클릭 > 위쪽항목 월에 표시되어 있는 것을 확인 > 아래족 항목 월 클릭 (이럴 경우 불연속형 데이터를 연속형 데이터로 변환)
    • 위쪽 항목 (년, 분기 ~ 더보기): 불연속형
    • 아래쪽 항목 (년, 분기 ~ 더보기): 연속형
  • 열 선반에 있는 년(Order Date) 필드 제거

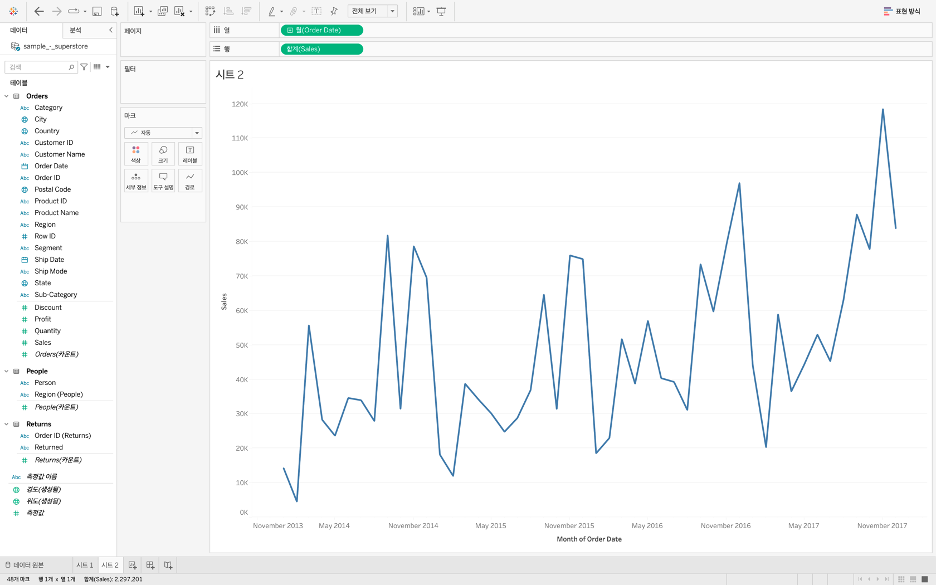

  • 결과:



• 눈에 잘 보이는 라인 차트 만들기
  1. 불필요한 필드 레이블 숨기기
     • x축의 - Month of Order Date라는 레이블을 숨기고 싶은 경우: 레이블 우클릭 > 축 편집 ... > 일반 > 축 제목 > 제목 > Month of Order Date 지우고 Enter
  2. 머리글 표시 해제하여 축 숨기기/표시하기
     • Sales 값들을 나타내는 y축 머리글을 숨기고 싶은 경우: y축 레이블 칸 우클릭 > 머리글 표시 클릭하여 해제
     • 다시 나타내고 싶은 경우: 행 선반에서 해당 필드 (합계(Sales)) 우클릭 > 머리글 표시 클릭하여 다시 표시
  3. 불필요한 참조선 없애기
     • 배경에 있는 격조선(grid) 없애고 싶은 경우: 시트 배경 우클릭 > 서식... > '라인' 아이콘 클릭 > 행 > 격자선: 없음 선택
     • y축에 있는 축 눈금자 없애고 싶은 경우: 시트 배경 우클릭 > 서식... > '라인' 아이콘 클릭 > 시트 > 축 눈금자: 없음 선택
  4. 필요한 항목에 적절히 레이블링 하기
     • 지점 위에 레이블 표시하고 싶은 경우: 위 아이콘들 중 T 써져있는 '마크 레이블 표시' 클릭 (이럴 경우 월 별 레이블이 표시됨)
     • 더 깔끔하게 원하는 항목만 레이블링 하고 싶은 경우: 왼쪽 '마크' 박스 > '레이블' 박스 > 레이블 지정할 마크 > 최소/최대 혹은 라인끝 등 원하는 항목 설정
       • 라인끝 같은 경우 옵션 > '선 시작 레이블 지정' 을 해제하여 맨 마지막 월 데이터만 레이블링 가능
  5. (필요에 따라) 라인의 두께, 색상, 마커를 적절히 조정
     • '마크' 박스 >
       • 색상 >
         • 색상 설정 가능
         • 효과 > 마커: 선 위에 동그라미 점들로 마커 표시 가능
       • 크기 > 두께 설정 가능

3. 영역 차트 Area

• Super Store 데이터 불러와서 월(Order Date)별로 Sales 보여주는 바 차트 만들기
  • 열/행 선반에 Order Date와 Sales를 추가하면 태블로는 저절로 라인 차트를 생성 (라인 차트가 가장 적합한 표현방식이라고 태블로가 자체 판단 후 선택했기 때문이다)
  • 년(Order Date) 필드 우클릭 > 아래쪽 항목에 있는 '월' 선택 (이러면 연속형 데이터의 월 별 Sales 데이터가 표시될 것이다)
  • '마크' 박스 > 자동을 '영역'으로 설정 (영역 차트로 변경됨)
• 추가적으로 제품의 Category 별로 Order Date별 Sales 보여주는 차트 만들기 (한 그래프 안에 다 포함)
  • Category를 '마크' 박스 안에 있는 '색상' 박스에 끌어당기기:



  • 결과:



• 라인 차트와 영역 차트의 차이점
  • 추가적으로 Category 별 데이터를 위와 같은 방법으로 추가할 경우:
    • 영역 차트는 default로 누적된 값을 보여준다
    • 라인 보여주는 것이 아니라 값 그대로를 보여준다:



• 누적된 값 설정/해제 방법:
  • 맨 위 메뉴에서 '분석' > 마크 누적 > 설정/해제

02 비율을 나타내는 차트 (파이 차트 & 비율 바 차트)

4. 파이 차트

03 상관 관계와 분포를 나타내는 차트

5. 스캐터 플롯

6. 박스 플롯

7. 히스토그램

8. 하이라이트 테이블

9. 기타
